水下定點三維多波束成像聲納系統
欄目：多波束成像聲納 發布時間：2018-04-03
分享到：

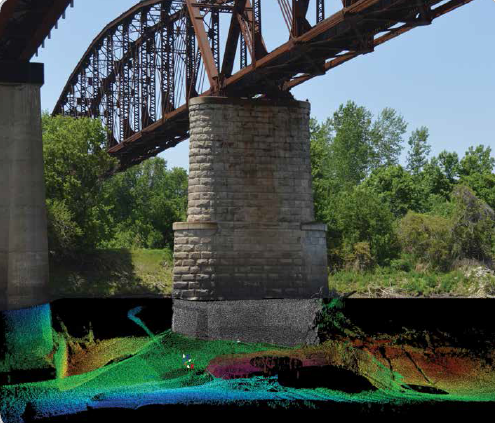

水下定點三維多波束成像聲納


        Teledyne BlueView 利用全新超高分辨率剖面聲納技

術研發出新一代智能3D機械掃描多波束聲納，即BV5000

型。BV5000水下定點三維多波束成像聲納是一款緊湊輕

便的聲納系統，利用高頻率聲波技術形成精細的水下三

維圖像點云數據，分辨率精細到厘米級別。BV5000三維

聲納系統便攜性強、易于設備集成。目前，BV5000三維

聲納可集成到三腳架、ROV或水下固定點等，360°的機

械掃描可在幾分鐘內完成，同時對于大范圍水下結構和

地區測量，可選擇多點掃描，最后將不同測量點的數據

進行無縫拼接。


 BV5000三維聲納套裝包括ProScan采集軟件和BlueViewer數據回放及顯示軟件。BV5000所采集的數據既可以用原始數據格式存儲，又能夠輸出XYZ點云數據格式，方便用戶對于不同后處理軟件進行數據完美兼容。Teledyne BlueView自助研發的QuickStitch軟件，作為第三方可選軟件，可對BV5000三維聲納數據進行顯示、編輯以及多點拼接。

應用：

? 三維定點掃描

? 三維水下結構物檢測

? 橋樁檢測

? 大壩檢測

? 碼頭樁檢測

? 結構物體沖刷和腐蝕監控

? 水下考古及結構成圖

? 沉船檢測

? 水下未爆炸物（UXO）精確成像



      技術參數：

類型

BV5000-1350

BV5000-2250

聲納

工作頻率

1.35MHz

2.25MHz

更新率

40Hz（最大）

視野

45°/76°

最大量程

30m

10m

最佳量程

1-20m

0.5-7m

波束寬度

1°X 1°

波束個數

256/512

波束間隔

0.18°

分辨率

1.5cm

1cm

端口

供電電壓

110-260VAC或12-48VDC

耗電量

最大45W

數據傳輸

以太網/USB

物理參數

重量（空氣中）

9.8KG

8.6KG

重量（水中）

3.7KG

2.7KG

工作水深

1000m / 4000m / 6000m

水密接頭選項

MKS，Burton

聲納和云臺尺寸

(L X W X H)

26.7 X 23.4 X 39cm

22.6 X 21.8 X 39cm

選項配件

Motion Scan

Motion Scan套裝可將BV5000升級為動態三維測量

包含：GNSS天線、定位定姿測量單元、聲納電纜、PDS2000軟件
